√ PCB표면에 절연패드 부착기 [A2410D]
video_library동영상
| 항목 | 내용 |
|---|---|

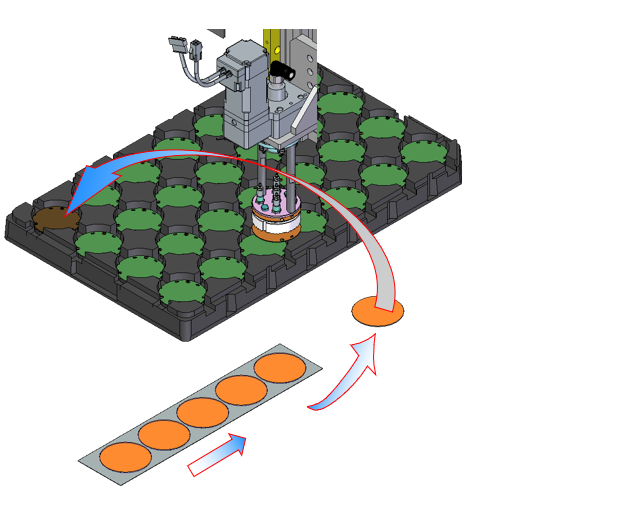

| 장비설명 | PCB 등의 기판에 절연 Pad등을 비전으로 위치와 방향을 검출하여 위치를 보정하여 부착하는 장비 |
| 적용제품 | PCB 기판류 등에 부착 |
| 선택옵션 | Tray Auto Loader, Tray Auto Stacker, |
| Model | XPP-060D |
| P/J No. | A2410D |
| 기판 공급 방식 | Tray(ABS수지) |
| 절연체 공급 방식 | Roll (Base Film + 절연체+ Protect Film) |
| P&P Range (X,Y,Z) | 500 x 500 x 150 x 360˚ |
| Capa (pcs/hr) | About 500 (Exclude Tray Change Time) |
| X,Y Align Accuracy | ±0.1mm |
| Theta Align Accuracy | ±0.1˚ |
| 전원 | AC, 220V 단상 50/60Hz 겸용, 전원코드 직결 |
| Air | 0.4Mpa 이상 |
| Dimensions (LxWxH) | 2,500 X 1,000 X 1,800 |
| Weight | 1.2ton |
